Tubes et raccords en fluoropolymère PFA - Spécifications et performances des tests
►Caractéristiques techniques
Conçu avec simplicité et facilité d'installation, FIT-ONE surmonte le défaut commun des raccords de type évasé : le manque de résistivité.
Température de fonctionnement maximale : 392 °F (varie selon le matériau de la bague de compression)
Pression de service maximale : 101,5 psi G
Fluide applicable : liquide
Matériau de tube applicable : PFA ou PTFE
Matériau de l'écrou : PFA
Matériau du corps : PFA ou PTFE
Le développement d'un tel équipement révolutionnaire est rendu possible par notre modèle économique, qui introduit les caractéristiques suivantes :

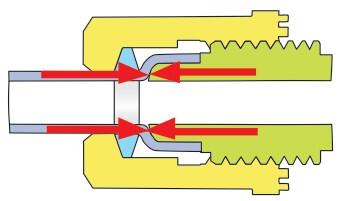

►La haute résistivité contre la traction permet un montage fiable
Le raccord PFA FIT-ONE avec bague de compression est une solution parfaite au défaut du raccord de type évasé général.
L'anneau de compression saisit fermement le tube, offrant une résistivité élevée contre la traction.
L'écrou de vis exercera une pression sur la bague de compression lorsqu'il sera fixé à l'emplacement désigné, sécurisant ainsi la jonction entre le tube PFA et le raccord du corps PFA .

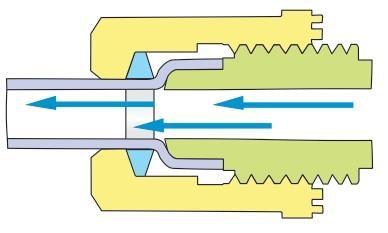

►Faible perte de pression du fluide et remplacement facile des liquides
L'écrou de fixation à faible couple permet de sécuriser le flux du trajet du fluide, minimisant ainsi la perte de pression du fluide tout en diminuant les restes de liquide.
Par conséquent, le remplacement des liquides peut être effectué facilement.

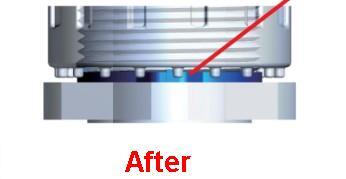

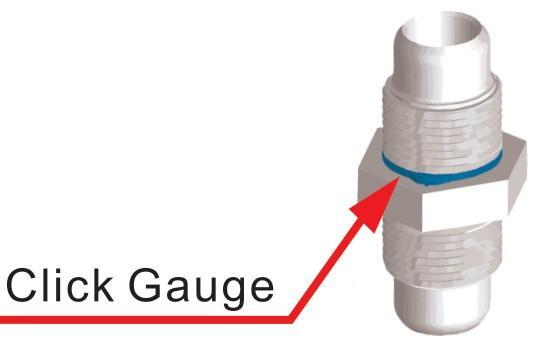

► Jauge à clic comme rappel de fixation
Le Click-Gauge indique l'emplacement de fixation optimal, maximisant ainsi les performances du raccord sans l'endommager.
Lorsque l'écrou est fixé à l'emplacement optimal du corps, la jauge avertit l'opérateur par une vibration ou un son.

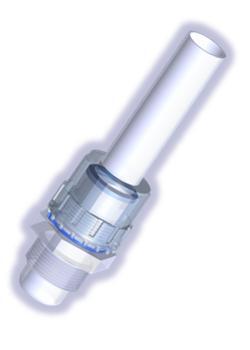

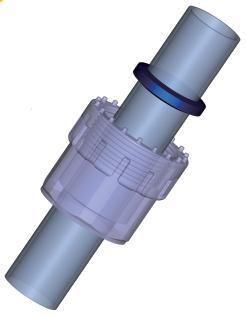

► Ensemble de raccords FIT-ONE PFA
- FIT-ONE promet une simplicité d'utilisation absolue et une sécurité de fonctionnement maximale
- Le raccord PFA offre une grande résilience contre les tensions extrêmes et maintient une connexion ferme même lorsque le tube est étiré deux fois en longueur
- Traçabilité complète pour chaque produit
- Entièrement personnalisable pour répondre à toutes vos demandes
- Permet de gagner un temps précieux pour réagir en cas d'incidents indésirables
- Aucune fuite lors des tests du cycle d'acide sulfurique à 98 % à haute température
- Excellentes performances avec un design simple.
- Économisez plus de temps et de force humaine grâce à une clé spéciale, des composants et des outils d'assemblage.
1. Bague de compression
2. Écrou PFA
3. Corps de raccords PFA
4. Tube PFA
5. Pistolet à air chaud
6. Outils de torche
► Assemblage Méthode pour les raccords évasés FIT-ONE PFA
1. Coupez le Tube PFA uniformément avec un coupe-tube.

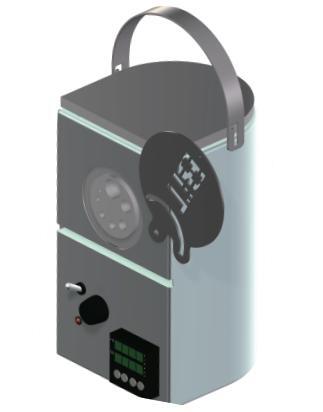

2. Allumez l'appareil et réglez le chauffage à la température appropriée.
3. Appliquez l'écrou et Bague de compression au Tube PF A , dans cet ordre.

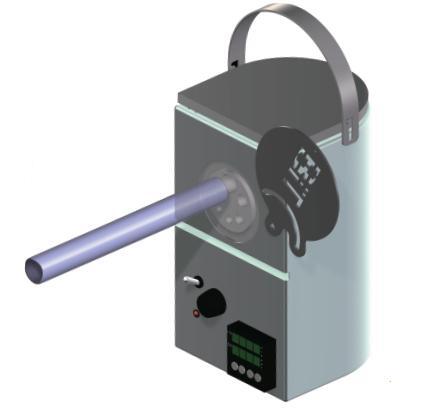

4. Après avoir atteint la température réglée, insérez le tube PFA e dans le port d'accouplement. Retirez-le au moment opportun.

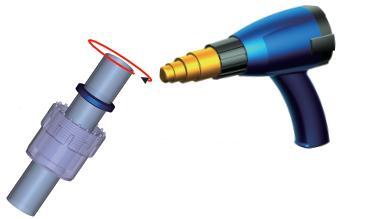

*Alternative : pistolet à air chaud . Lorsque vous utilisez un pistolet à air chaud, chauffez le tube jusqu'à 320 °C et faites tourner le tube PFA pour le maintenir uniformément chauffé.

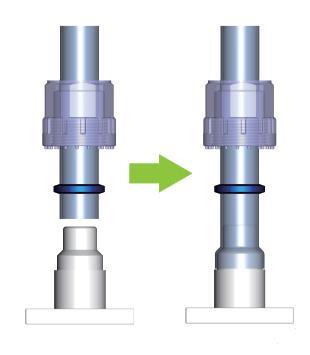

5. Insérez immédiatement l'outil d'évasement dans le tube PFA et retirez-le une fois refroidi.

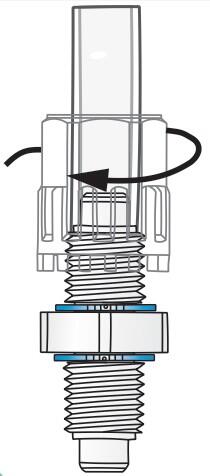

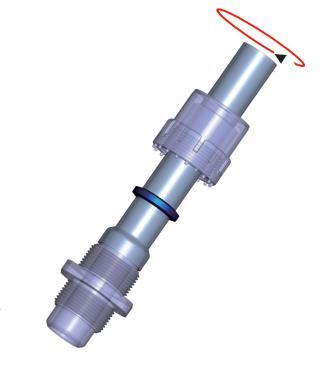

6. Insérez le tube dans le raccord et serrez l'écrou jusqu'à ce que la patte de l'écrou entre en contact avec la jauge à clic.

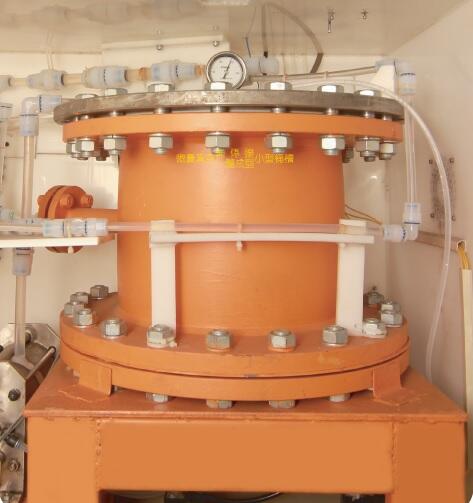

►Testé pour 98 % d'acide sulfurique à 150 °C
- Avec réservoir à micro-vide non soudé
- Testé pour 98 % d'acide sulfurique à 150 °C
- Capacité 200L ~ 500L
- Pression de service max. 10 -1 mbar à 25°C
- Revêtement de cuve en PFA moulé par transfert , sans joints de soudure

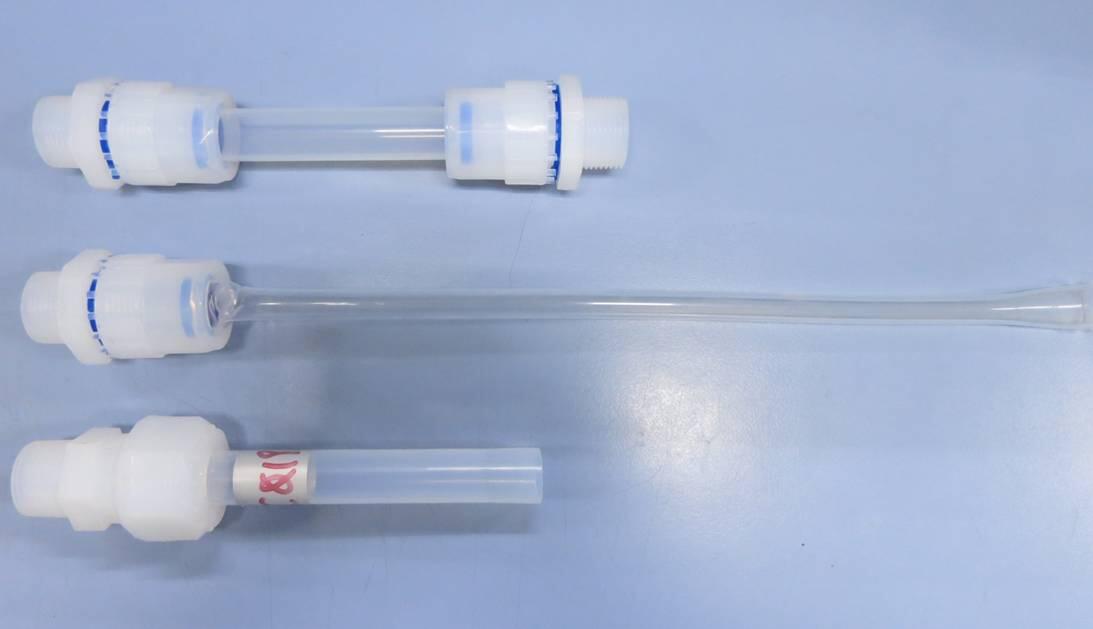

► Essais de traction des raccords en PFA
- Le tube PFA est tiré et étendu deux fois plus longtemps avant de tomber.
- Excellentes performances en matière de résistance à la pression.
► Résistance à la pression/Résistance mécanique des raccords PFA
- Essai d'éclatement sous pression hydraulique (norme SEMI-F10)
- Le raccord en fluoropolymère FIT-ONE reste bien connecté sous haute pression, même lorsque le tube explose.
- Le tube PFA de BUENO présente toujours une épaisseur de paroi uniforme après l'explosion
* Nous nous réservons le droit de modifier, d'interpréter la conception, les informations et/ou les spécifications de tout le contenu sans préavis.*
